Machine de soudage par points MFDC de 100 kVA à 320 kVA-Yongkang Jiaxiao Welding Automation Equipment Co., Ltd.

	TBZ-320

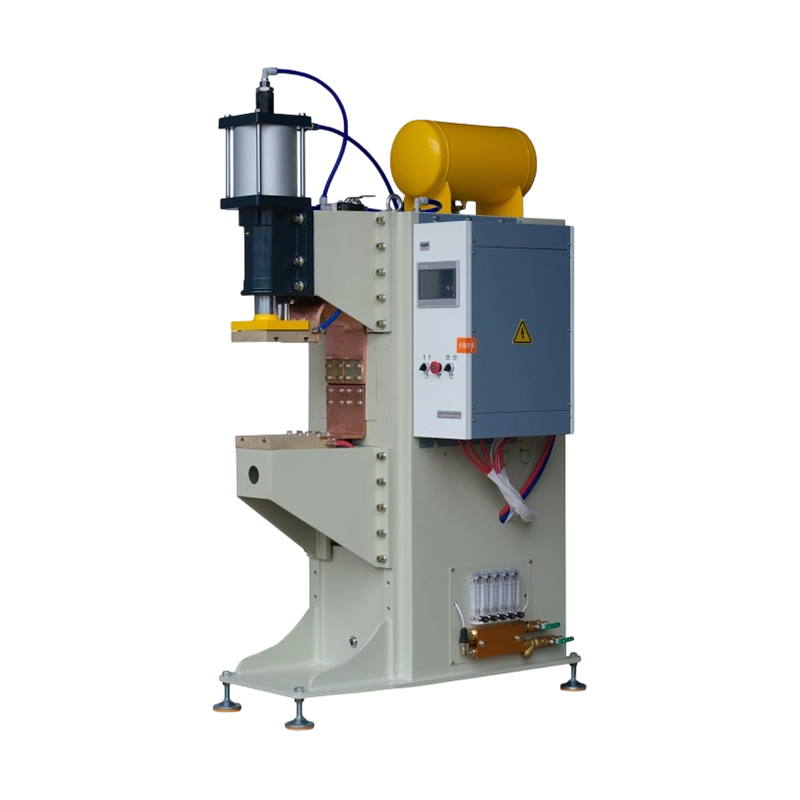

	TBZ-260

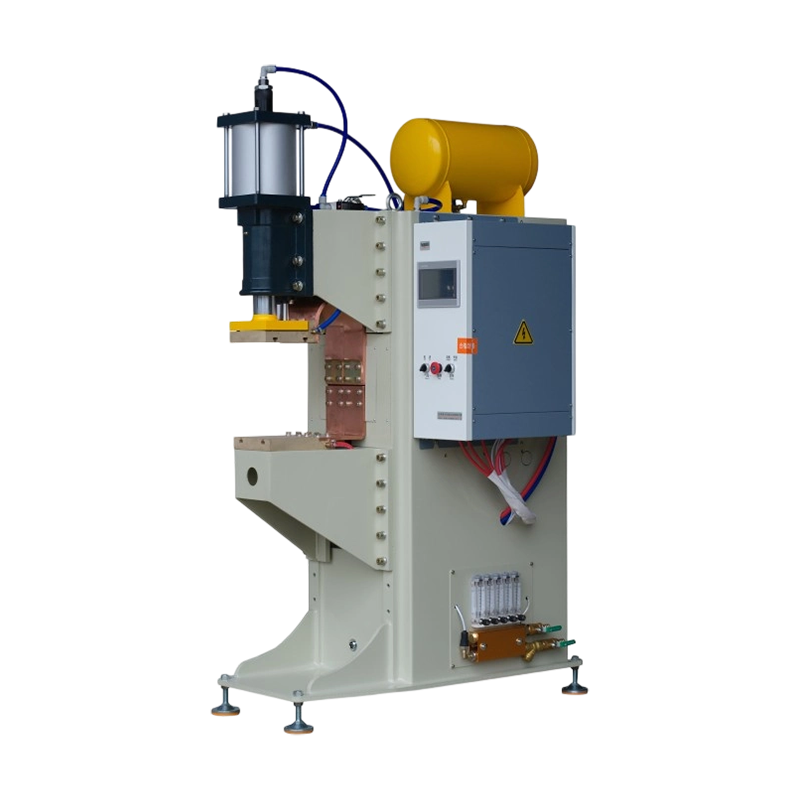

	DTBZ-260D

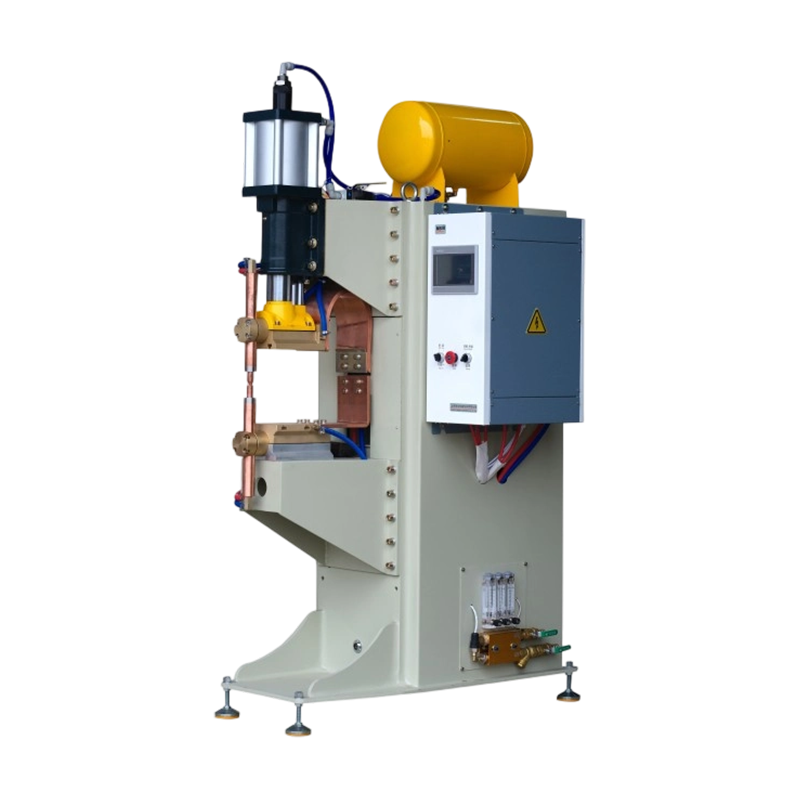

	DTBZ-180D

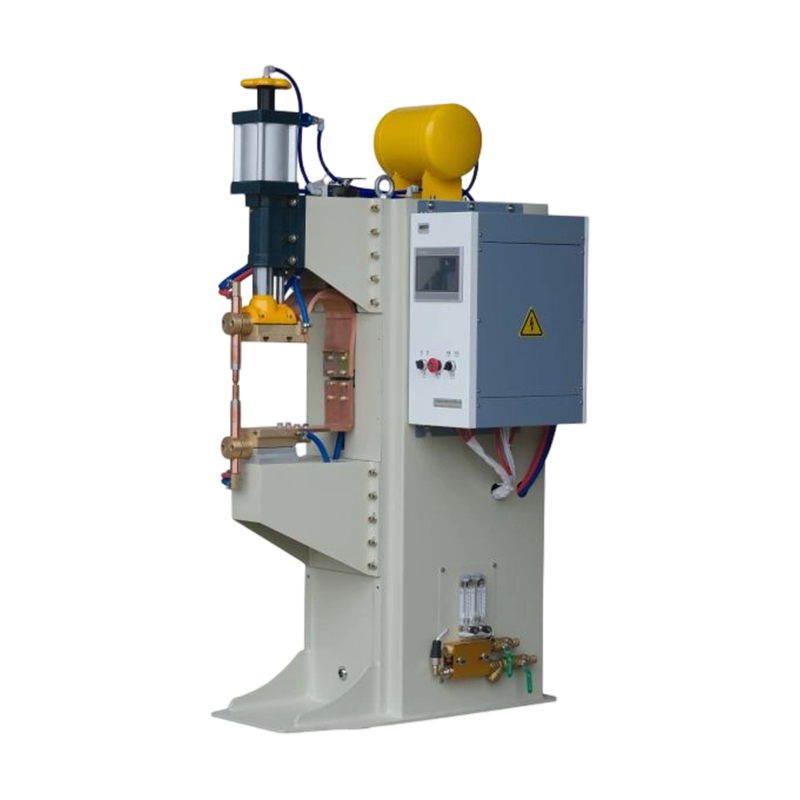

	DTBZ-130D
	DTBZ-180D

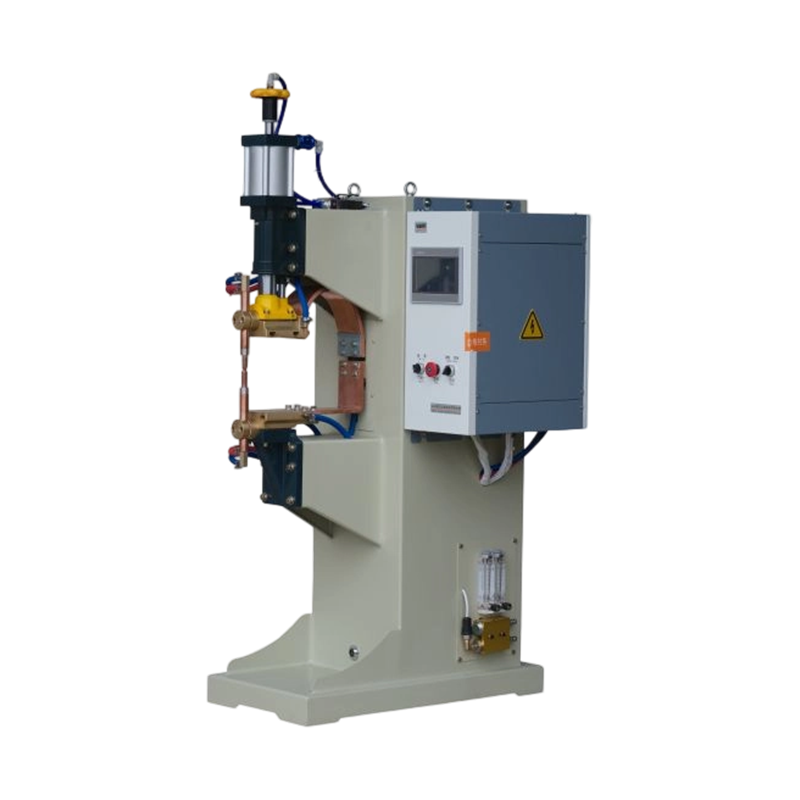

	DTBZ-100
	DTBZ-130D

Rangée de treillis métallique à points pneumatiques Soudage Soudage Machine

Détails du produit :

Paramètres	TBZ-320	TBZ-260	DTBZ-260D	DTBZ-180D	DTBZ-130D	DTBZ-180	DTBZ-100	DTBZ-130
Capacité nominale	320KVA	260KVA	260KVA	180KVA	130KVA	180KVA	100KVA	130KVA
Entrée de tension	380 V/50 Hz triphasé	380 V/50 Hz triphasé	380 V/50 Hz triphasé	380 V/50 Hz triphasé	380 V/50 Hz triphasé	380 V/50 Hz triphasé	380 V/50 Hz triphasé	380 V/50 Hz triphasé
Cycle de service	20%	20%	20%	20%	20%	20%	20%	20%
Courant de court-circuit maximal	75KA	60KA	60KA	45KA	38KA	45KA	28KA	38KA
Entrée du fil	35 mm²	35 mm²	35 mm²	25 mm²	16 mm²	25 mm²	10 mm²	16 mm²
Tension secondaire	9,26 V	9,62 V	9,62 V	9,26 V	8,33 V	9,26 V	7,35 V	8,33 V
Capacité de soudage	8 mm+8 mm	6 mm+6 mm	6 mm+6 mm	4 mm+4 mm	3 mm+3 mm	4 mm+4 mm	2 mm+2 mm	3 mm+3 mm
Flux de refroidissement par eau	40L/min	30L/min	30L/min	25L/min	20L/min	25L/min	15L/min	20L/min
Taille du cylindre	φ200	φ200	φ200	φ160	φ125	φ160	φ100	φ125
Course du cylindre	course 150 mm, 50 mm réglable	course 150 mm, 50 mm réglable	course 150 mm, 50 mm réglable	course 120 mm, 50 mm réglable	course 100 mm, 50 mm réglable	course 120 mm, 50 mm réglable	course 80 mm, 50 mm réglable	course 100 mm, 50 mm réglable
Pression du cylindre	16000N	16000N	16000N	10000N	6100N	10000N	3900N	6100N
Taille de la plateforme de projection	200x200mm, 240x240mm sélectionnables	200x200mm, 240x240mm sélectionnables	150×170 mm	150×170 mm	120×130 mm	150×170 mm	110×130 mm	120×130 mm
Diamètre de la barre de cuivre	NON	NON	φ79mm	φ79mm	φ64mm	φ79mm	φ54mm	φ64mm
Diamètre du support	NON	NON	φ38mm	φ38mm	φ30mm	φ38mm	φ25mm	φ30mm
Diamètre de la pointe	NON	NON	φ20mm	φ20mm	φ20mm	φ20mm	φ16mm	φ20mm
Espace intérieur de la plate-forme de projection	300/385/470 mm sélectionnables	300/385/470 mm sélectionnables	215/300/385 mm sélectionnables	225/300/375 mm sélectionnables	235/300/365 mm sélectionnables	280 mm		250 mm
Longueur du bras	380/600 mm sélectionnable	380/600 mm sélectionnable	420/650 mm sélectionnable	420/650 mm sélectionnable	Choisissable 380/580 mm	420/650 mm sélectionnable	380/580/780 mm sélectionnables	380/580/780 mm sélectionnables
Source d'air	0,5-0,8 Mpa d'air comprimé sec	0,5-0,8 Mpa d'air comprimé sec	0,5-0,8 Mpa d'air comprimé sec	0,5-0,8 Mpa d'air comprimé sec	0,5-0,8 Mpa d'air comprimé sec	0,5-0,8 Mpa d'air comprimé sec	0,5-0,8 Mpa d'air comprimé sec	0,5-0,8 Mpa d'air comprimé sec
Projection de la pression de l'eau	OUI	OUI	OUI	OUI	OUI	OUI	OUI	OUI
Projection du débit d'eau	OUI	OUI	OUI	OUI	OUI	NON	NON	OUI
Interrupteur d'air	OUI	OUI	OUI	OUI	OUI	NON	NON	NON
Poids	750 kg	700 kg	700 kg	580 kg	370 kg	460 kg	200 kg	370 kg
Taille du contour	1300 mm x 850 mm x 2200 mm	1300 mm x 850 mm x 2200 mm	1300 mm×850 mm×2200 mm	1280 mm×820 mm×2080 mm	1080 mm×750 mm×1950 mm	1150 mm×800 mm×2000 mm	950 mm×680 mm×1750 mm	1080 mm×750 mm×1950 mm

Détails du produit :

La machine de soudage par points et par projection à onduleur moyenne fréquence est un équipement de soudage par résistance CC à haut rendement basé sur la technologie d'onduleur moyenne fréquence (généralement autour de 1 000 Hz). Il convertit l'alimentation CA en sortie CC haute fréquence, permettant un flux de courant fluide, un contrôle précis et une efficacité de soudage élevée. Par rapport aux soudeurs à courant alternatif traditionnels, les soudeurs à moyenne fréquence offrent une efficacité thermique plus élevée, une qualité de soudure plus stable et une consommation d'énergie plus faible, ce qui en fait l'équipement courant pour la production moderne de soudage des métaux.

Ces modèles couvrent une large gamme de besoins en énergie, de moyenne à faible puissance à grande puissance, répondant à divers scénarios de soudage.
Ils conviennent au soudage par points et par projection de divers matériaux métalliques tels que l'acier, l'acier galvanisé, l'acier inoxydable, l'aluminium et le cuivre. Les applications courantes incluent la fabrication automobile, les composants matériels, les nouveaux équipements énergétiques, le matériel électrique, les boîtiers métalliques, etc.
