Machine de soudage par points à fréquence de puissance de 20 kVA à 200 kVA-Yongkang Jiaxiao Welding Automation Equipment Co., Ltd.

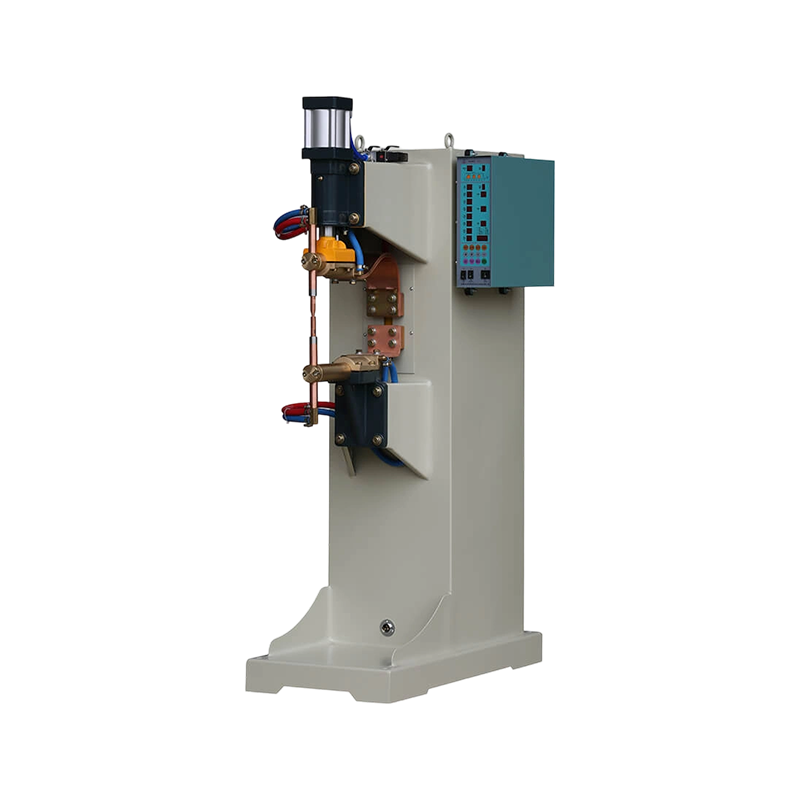

	DN-35KVA

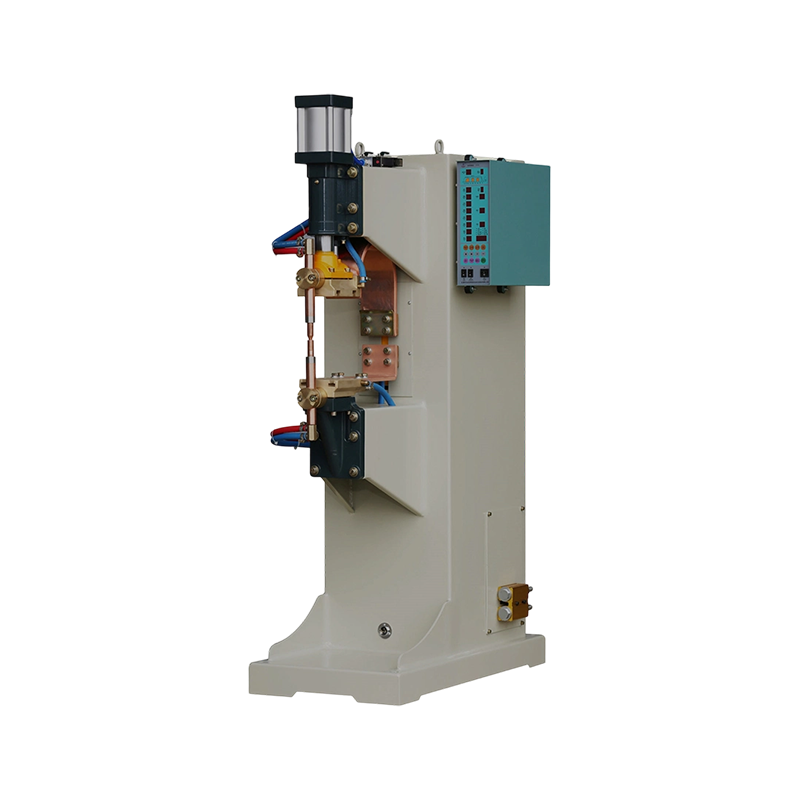

	DTN-63KVA

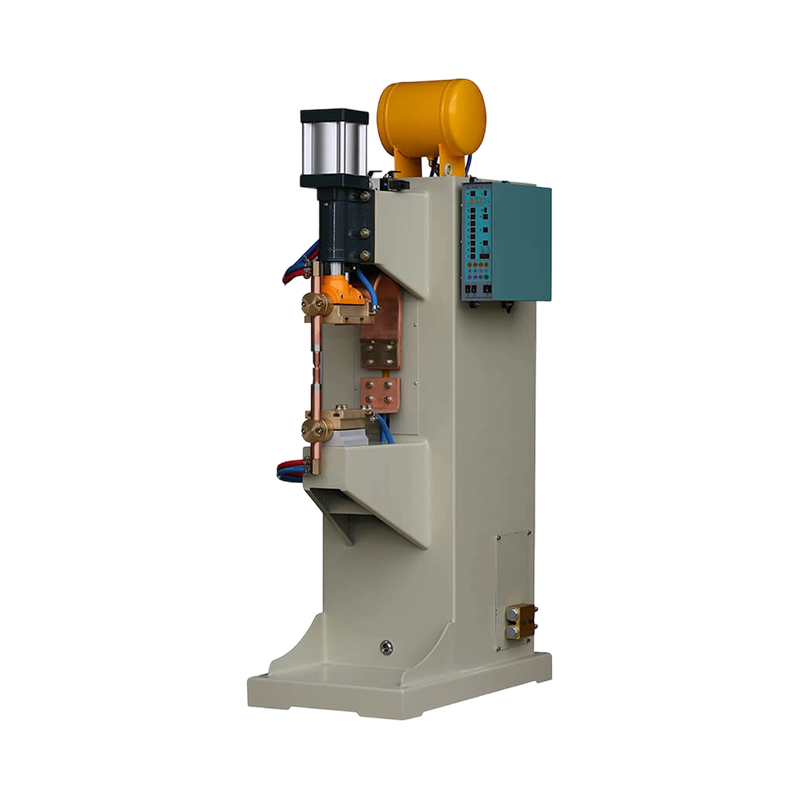

	DTN-100KVA

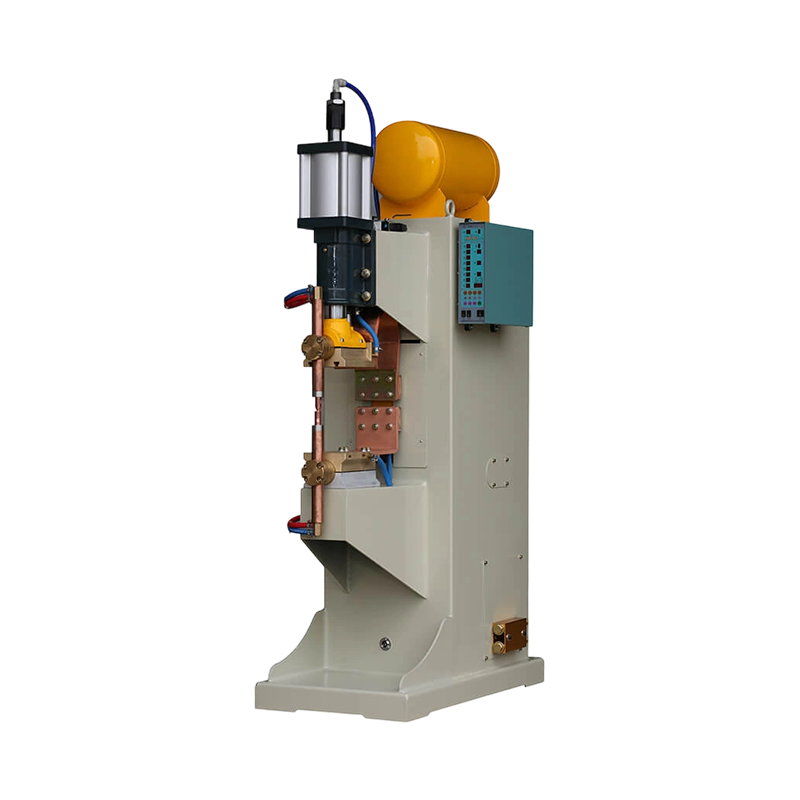

	DTN-150KVA

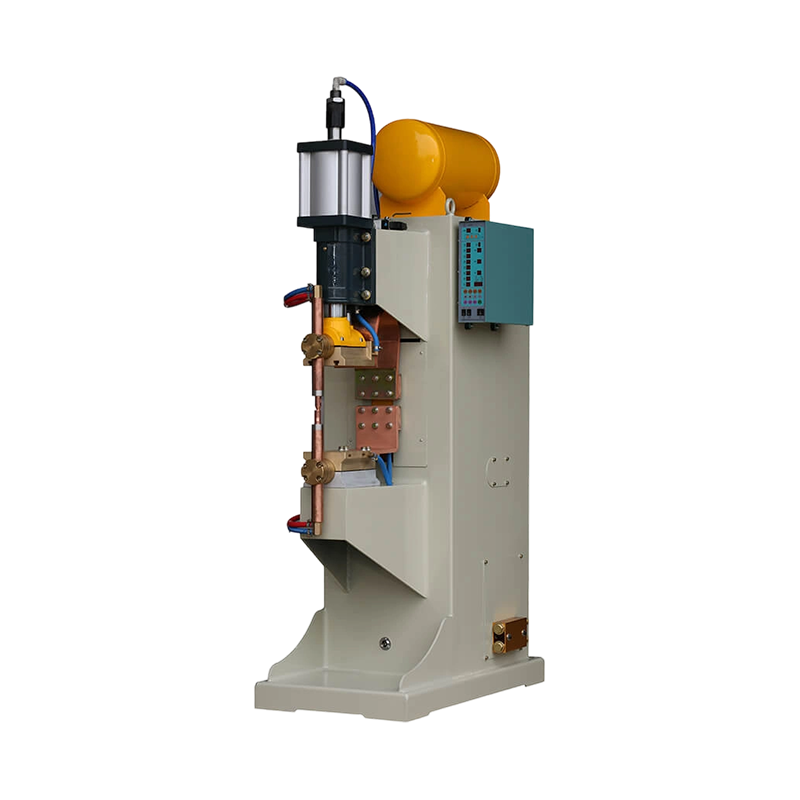

	DTN-200KVA

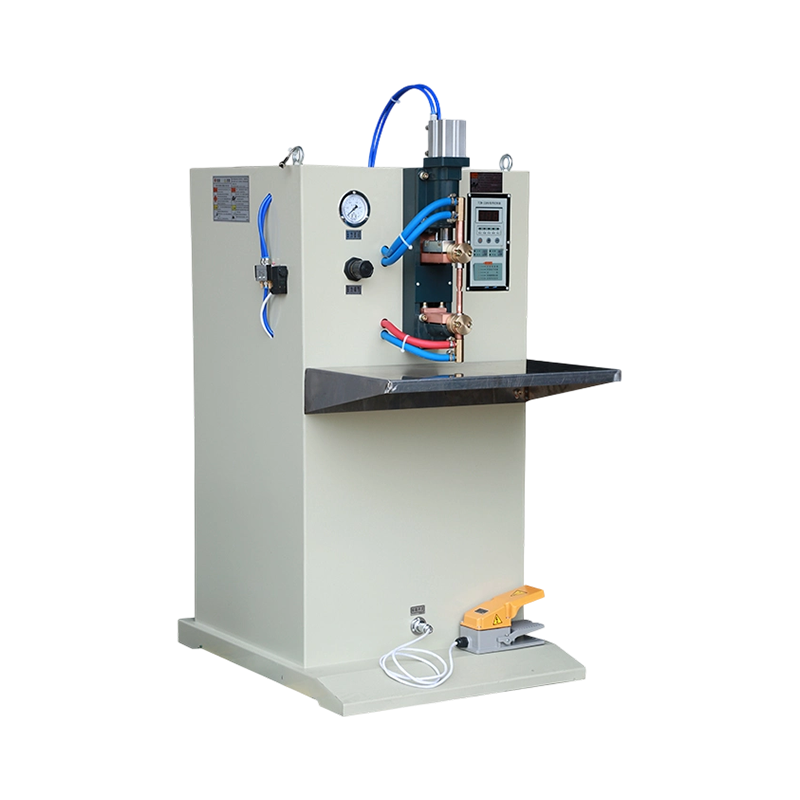

	DN-20KVA

Machine pneumatique de soudage par points et en rangées pour maille métallique

Détails du produit :

Paramètres	DN-35KVA	DTN-63KVA	DTN-100KVA	DTN-150KVA	DTN-200KVA	DN-20KVA
Capacité nominale	35 000 VA	63 000 VA	100 000 VA	150 000 VA	200 000 VA
Entrée de tension	Monophasé 380 V/50 Hz	Monophasé 380 V/50 Hz	Monophasé 380 V/50 Hz	Monophasé 380 V/50 Hz	Monophasé 380 V/50 Hz
Fil d'entrée	16 mm²	25 mm²	35 mm²	50 mm²	70 mm²
Tension secondaire	5,2 V	7,2 V	8,5 V	9,7 V	11,5 V
Courant de court-circuit maximal	16KA	24KA	30KA	36KA	40KA
Cycle de service	20%	20%	20%	20%	20%
Cylindre	φ80	φ100	φ125	φ125	φ160
Course du cylindre	60 mm	80 mm	100 mm	100 mm	120 mm
Pression maximale	2500N	3900N	6100N	6100N	10000N
Espace intérieur de la plate-forme de projection	220 mm	110×130 mm	120×130 mm	120×130 mm	150×170 mm
Diamètre de la barre de cuivre	φ44mm
Espace intérieur de la plate-forme de projection		220 mm	250 mm	250 mm	290 mm
Diamètre du support	φ20mm	φ25mm	φ30mm	φ30mm	φ38mm
Diamètre de la barre de cuivre		φ54mm	φ64mm	φ64mm	φ79mm
Diamètre de l'électrode	φ13mm	φ16mm	φ20mm	φ20mm	φ20mm
Débit d'eau de refroidissement	5L/MIN	6L/MIN	8L/MIN	12L/MIN	12L/MIN
Pression de la source d'air	0,5-0,7 Mpa	0,7 Mpa	0,7 Mpa	0,7 Mpa	0,7 Mpa
Capacité de soudage	Plaque froide 2 mm+2 mm	Plaque froide 3 mm+3 mm	Plaque froide 4 mm+4 mm	Plaque froide 5 mm+5 mm	Plaque froide 6 mm+6 mm
Longueur du bras	380/580/780 mm	380/580/780 mm	380/580/780 mm	380/580/780 mm	420/650 mm
Poids	165 kg	255 kg	325 kg	420 kg	630 kg
Taille du contour	880 mm×500 mm×1450 mm	920 mm×530 mm×1530 mm	960 mm×580 mm×1750 mm	960 mm×580 mm×1750 mm	1150 mm×630 mm×2000 mm

Détails du produit :

Notre gamme de machines de soudage par points propose une gamme complète de solutions de soudage fiables, allant des modèles compacts de table aux unités industrielles de grande capacité. Cette série comprend : les soudeuses par points DN-20KVA, DN-35KVA, DTN-63KVA, DTN-100KVA, DTN-150KVA et DTN-200KVA.

Ces machines sont conçues à partir de la technologie éprouvée de soudage par points par résistance à fréquence secteur, offrant des performances de soudage stables et une qualité de soudure constante dans une large gamme d’applications. Le soudage par points utilise un courant électrique contrôlé pour assembler des pièces en tôle métallique grâce à la chaleur générée par la résistance au niveau des points de contact. Elles peuvent être équipées de différents types d’électrodes, de pédales et de commandes pneumatiques pour s’adapter à des flux de production spécifiques.
