Machine de soudage par points à fréquence de puissance de 35 kVA à 200 kVA-Yongkang Jiaxiao Welding Automation Equipment Co., Ltd.

	DN-35KVAE

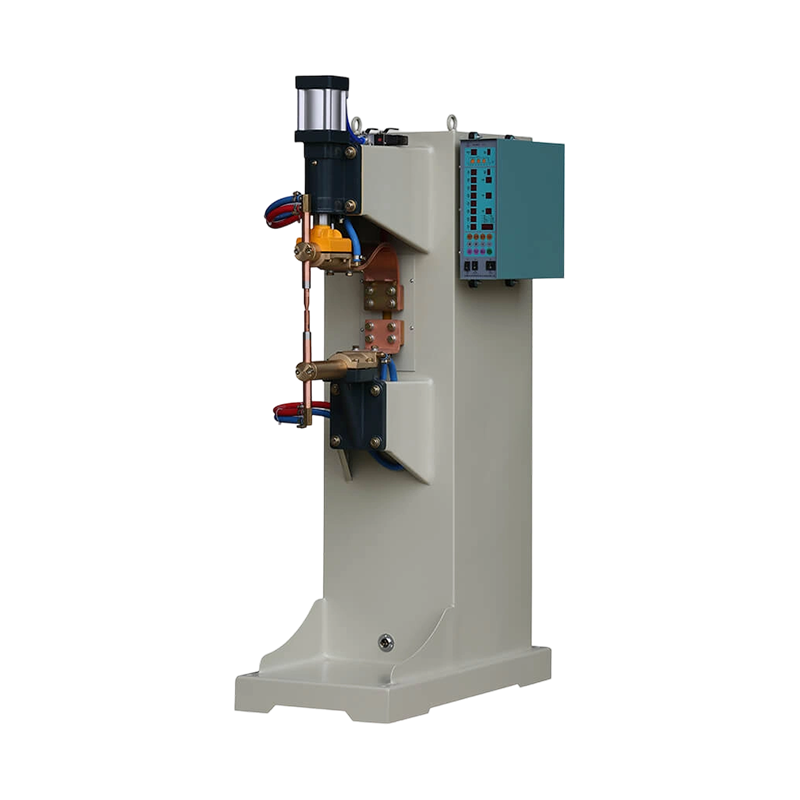

	DN-50KVAE

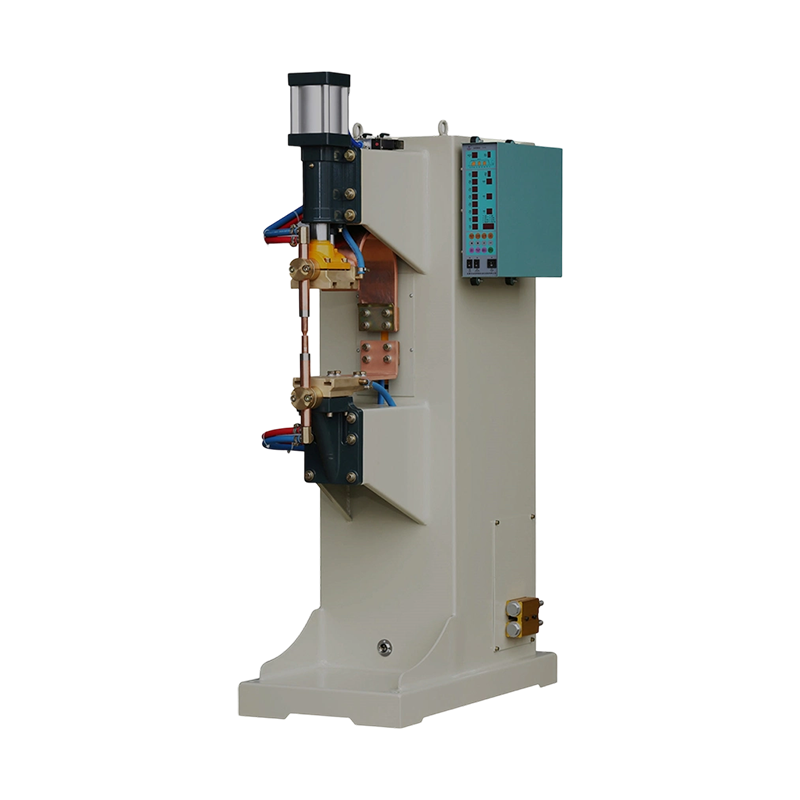

	DTN-63KVAE

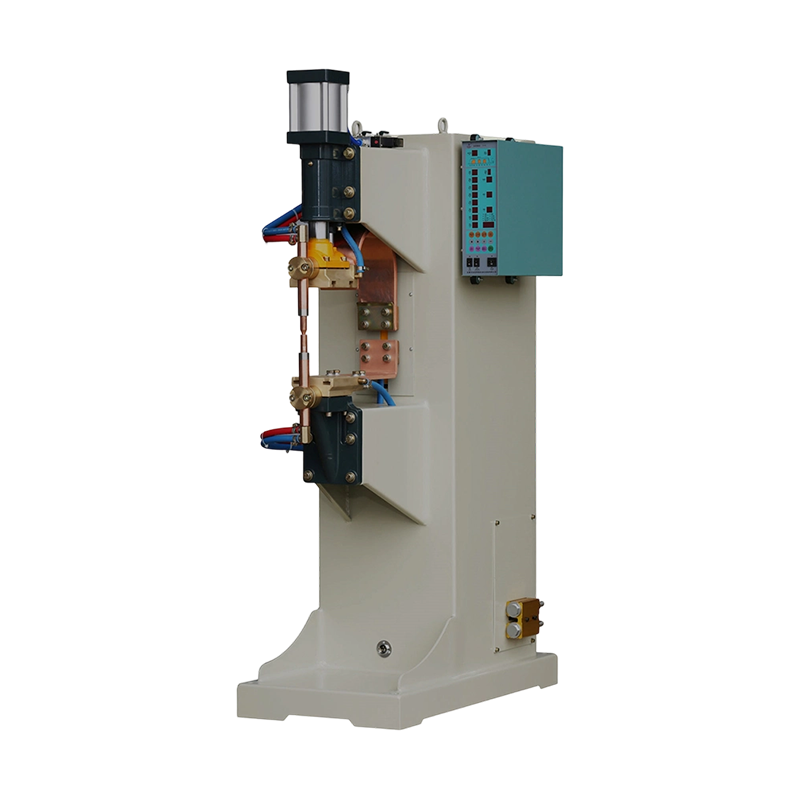

	DTN-80KVAE

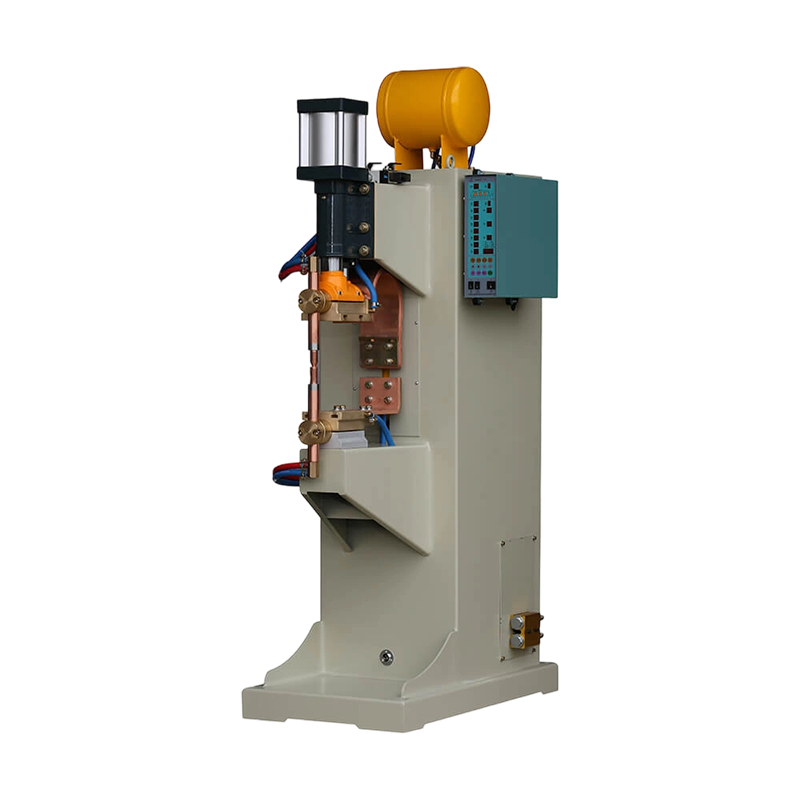

	DTN-100KVAE
	DTN-150KVAE

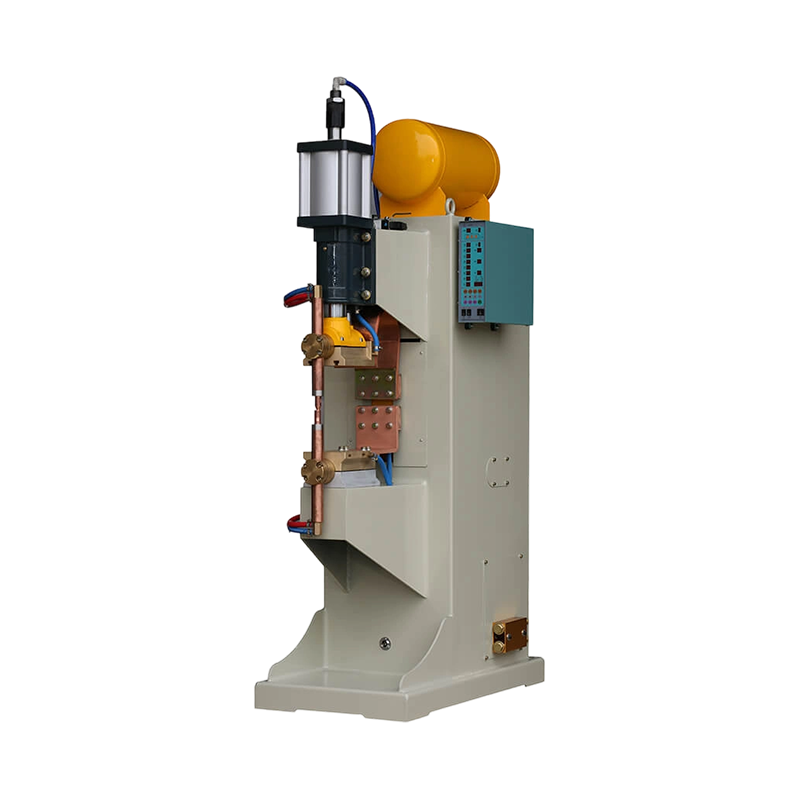

	DTN-200KVAE

Rangée de treillis métallique à points pneumatiques Soudage Soudage Machine

Détails du produit :

Paramètres	DN-35KVAE	DN-50KVAE	DTN-63KVAE	DTN-80KVAE	DTN-100KVAE	DTN-150KVAE	DTN-200KVAE
Capacité nominale	35KVA	50KVA	63KVA	80KVA	100KVA	150KVA	200KVA
Entrée d'alimentation	Monophasé 380 V / 50 Hz	Monophasé 380 V / 50 Hz	Monophasé 380 V / 50 Hz	Monophasé 380 V / 50 Hz	Monophasé 380 V / 50 Hz	Monophasé 380 V / 50 Hz	Monophasé 380 V / 50 Hz
Câble entrant	10 mm²	16 mm²	16 mm²	25 mm²	25 mm²	35 mm²	50 mm²
Tension secondaire	3,8 V	5,2 V	5,2 V	7,2 V	7,2 V	8,5 V	9,7 V
Courant de court-circuit maximal	13KA	16KA	19KA	24KA	25KA	31KA	36KA
Cycle de service	10%	10%	10%	10%	10%	10%	10%
Spécifications du cylindre	φ80	φ80	φ100	φ100	φ125	φ125	φ125
Course du cylindre	60 mm	60 mm	80 mm	80 mm	100 mm	100 mm	100 mm
Force de pression maximale	2500N	2500N	3900N	3900N	6100N	6100N	6100N
Espace intérieur de la table de soudage par projection	220 mm	220 mm	110×130 mm	110×130 mm	120×130 mm	120×130 mm	120×130 mm
Diamètre de la tige en laiton	φ44mm	φ44mm	φ54mm	φ54mm	φ64mm	φ64mm	φ64mm
Espace intérieur de la table de soudage par projection			220 mm	220 mm	250 mm	250 mm	250 mm
Diamètre de la tige de préhension	φ20mm	φ20mm	φ25mm	φ25mm	φ30mm	φ30mm	φ30mm
Diamètre de la tête de soudage par points	φ13mm	φ13mm	φ16mm	φ16mm	φ20mm	φ20mm	φ20mm
Débit du liquide de refroidissement	4L/min	5L/min	5L/min	6L/min	6L/min	8L/min	12L/min
Pression d'alimentation en air	0,7 Mpa	0,7 Mpa	0,7 Mpa	0,7 Mpa	0,7 Mpa	0,7 Mpa	0,7 Mpa
Capacité de soudage	Plaque froide 1,5 mm x 1,5 mm	Plaque froide 2 mm + 2 mm	Plaque froide 2 mm+2 mm	Plaque froide 3 mm+3 mm	Plaque froide 3 mm+3 mm	Plaque froide 4 mm+4 mm	Plaque froide 5 mm+5 mm
Longueur du bras	380/580/780 mm	380/580/780 mm	380/580/780 mm	380/580/780 mm	380/580/780 mm	380/580/780 mm	380/580/780 mm
Poids	145 KG	165 KG	225 KG	255 KG	295 KG	325 KG	420 KG
Dimensions globales	8805001450mm	8805001450mm	9205301530mm	9205301530mm	9605801750mm	9605801750mm	9605801750mm

Détails du produit :

Les machines de soudage par points puissance-fréquence de la série E sont des unités de soudage hautes performances conçues pour les applications de soudage par points industrielles, couvrant une gamme de modèles de moyenne à haute puissance (DN-35KVAE, DN-50KVAE, DTN-63KVAE, DTN-80KVAE, DTN-100KVAE, DTN-150KVAE, DTN-200KVAE). Ces machines sont dotées de transformateurs puissance-fréquence de qualité et d'une technologie de contrôle avancée, offrant une structure compacte, des performances stables et une utilisation facile.

Cette série offre un courant de soudage stable, une qualité de soudure constante, une faible consommation d'énergie et un entretien simple. Ils sont largement utilisés pour le soudage par points de tôles, de pièces de quincaillerie, d'embouts de batterie, de composants structurels, etc.—, ce qui en fait un équipement de soudage idéal pour la fabrication automobile, la production d'appareils électroménagers, la fabrication de quincaillerie et d'autres industries.
